Analog Devices annuncia il regolatore µModule® step-down 58VIN LTM4653 Power by Linear™. L’LTM4653 può funzionare in tutta sicurezza con alimentazioni d’ingresso non regolate o fluttuanti da 24V a 48V in ambienti soggetti a interferenze, come quelli di automazione e robotica industriali, infrastrutture di comunicazione e sistemi di avionica. L’LTM4653 è dotato di filtri d’ingresso e uscita incorporati nel package, che rendono il dispositivo conforme allo standard EMC EN55022 Classe B per gli apparati di information technology. L’architettura a basso EMI lo rende adatto all’impiego in applicazioni di elaborazione di segnale, compresi misura e controllo, sistemi RF e di analisi dell’immagine. L’LTM4653 ha la stessa architettura dell’LTM4651, un regolatore µModule invertente 58VIN, 4A, rendendo la combinazione di LTM4651 e LTM4653 ideale per generare in un sistema una coppia di tensioni di valore positivo e negativo.
- Visitando la pagina di prodotto dell’LTM4653 potrete scaricate la documentazione, ordinare campioni e schede di valutazione: http://www.analog.com/LTM4653
La tensione d’uscita è regolabile con una sola resistenza da 0,5V al 94% di VIN.
Questo ampio intervallo di regolazione offre la versatilità d’uso di un unico prodotto per generare su bus comune tensioni di sistema dai valori di 3,3V, 5V, 12V e 24V.
Il massimo livello di efficienza con 24VIN e 5VOUT è del 92%. L’LTM4653 eroga in uscita una corrente di 4A con temperatura ambiente fino a 70°C e 48VIN con 5VOUT, senza la necessità di utilizzare un dissipatore o la ventilazione. Per le applicazioni che richiedono valori di corrente più elevati, possono essere collegati in parallelo più dispositivi.
La frequenza di commutazione è regolabile tramite una singola resistenza esterna, oppure sincronizzabile a un clock esterno da 250kHz a 3MHz.

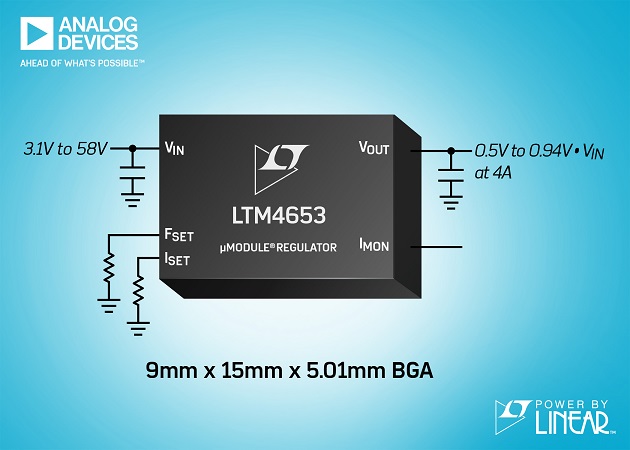

In un package BGA di 15mm x 9mm x 5,01mm, l’LTM4653 racchiude il controller del regolatore a commutazione, gli switch di potenza, l’induttore e gli altri componenti di supporto. Per completare il progetto sono necessari soltanto i condensatori di filtro d’ingresso e di uscita.
L’intervallo termico di funzionamento dell’LTM4653 va da -40°C a 125°C.
Per ulteriori informazioni, visitate il sito http://www.analog.com/LTM4653.
Riepilogo delle caratteristiche: LTM4653
- Alimentatore completo a commutazione a basso EMI
- Conforme allo standard EN55022 Classe B
- Ampio intervallo di tensioni d’ingresso: da 3,1V a 58V
- Corrente in uscita fino a 4A
- Tensione in uscita: da 0,5V al 94% di VIN
- Errore complessivo della tensione DC in uscita ±1,67% per variazioni di linea, carico e temperatura (da –40°C a 125°C)
- Ripartizione della corrente con collegamento in parallelo di più unità LTM4653
- Indicazione analogica della corrente in uscita
- Limite programmabile della tensione d’ingresso
- Package BGA di 15mm × 9mm × 5,01mm
Prezzi e disponibilità
L’LTM4653 è già disponibile in un package BGA di 15mm x 9mm x 5,01 mm a partire da 12,55 $ per mille unità.
