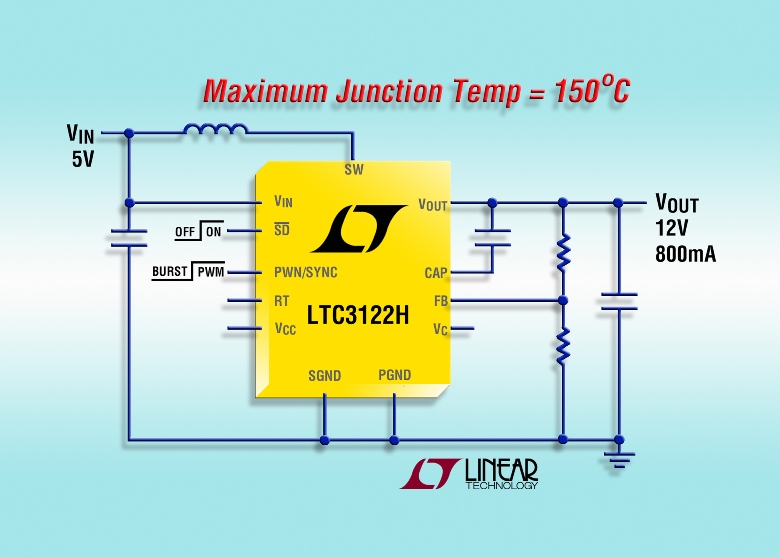

Linear Technology annuncia la versione di grado H, per alte temperature, dell’LTC3122 in un package MSOP a 12 conduttori con funzioni termiche avanzate. L’LTC3122 è un convertitore DC/DC boost sincrono in current mode da 3MHz, con un circuito di disconnessione delle uscite integrato. Gli switch interni da 2,5A forniscono tensioni di uscita fino a 15V da un range di tensioni di ingresso di 1,8V all’avvio (0,5V quando in funzione) fino a 5,5V, rendendo il dispositivo ideale per l’alimentazione a batteria o standard da 3,3V e 5V. L’LTC3122 è in grado di fornire una corrente continua in uscita fino a 800mA, a 12V da un ingresso a 5V.

Il funzionamento in modalità Burst Mode^® selezionato tramite pin riduce la corrente di riposo a soli 25µA e consente una maggiore durata della batteria nelle applicazioni portatili. La combinazione tra il package MSOP-12, le funzionalità termiche avanzate e la frequenza di commutazione costante fino a 3MHz consente ai progettisti di bilanciare le dimensioni della soluzione a circuiti stampati e l’efficienza richiesta.

La versione di grado H è specificata per un range di temperature di giunzione tra -40°C e +150°C. Le specifiche elettriche sono identiche a quelle delle versioni esistenti di grado E e I. Questa versione è ideale per le applicazioni dei settori automotive, industriale e militare con temperature ambiente elevate.

L’LTC3122HMSE è disponibile a magazzino in un package MSOP a 12 conduttori con funzionalità termiche avanzate a un prezzo di partenza di $2,98/cad. per 1.000 pezzi. Per maggiori informazioni, consultare la pagina www.linear.com/product/LTC3122

Riepilogo delle caratteristiche: LTC3122HMSE

• Temperatura di giunzione operativa di 150°C max
• Range VIN: da 1,8V a 5,5V dopo l’avvio
• Range di tensioni in uscita: da 2,2V a 15V
• Corrente di uscita di 800mA per VIN = 5V e VOUT = 12V
• Disconnessione delle uscite dall’ingresso allo spegnimento
• Rettifica sincrona: efficienza fino al 95%
• Limitazione della corrente inrush
• Frequenza di commutazione sincronizzabile e regolabile fino a 3MHz sul clock esterno
• Funzionamento Burst Mode® selezionabile: 25µA IQ
• Protezione dalla sovratensione all’uscita
• Soft start
• IQ <1 µA in modalità di arresto
• Package MSOP a 12 conduttori con funzionalità termiche avanzate
