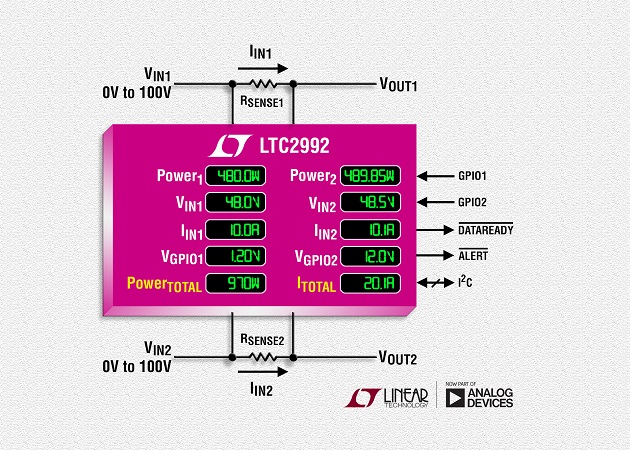

Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l’LTC2992, un sistema di monitoraggio I2C ad ampio range che controlla la corrente, la tensione e la potenza di due rail da 0V a 100V senza circuiti aggiuntivi. L’LTC2992 offre opzioni di alimentazione flessibili, derivando la potenza da un’alimentazione monitorata compresa tra 3V e 100V, da una seconda alimentazione compresa tra 2,7V e 100V oppure da un regolatore shunt onboard. Le opzioni di alimentazione eliminano la necessità di un regolatore buck separato, un regolatore shunt o un partitore resistivo inefficiente durante il monitoraggio di qualsiasi rail compreso tra 0V e 100V. L’LTC2992 è una soluzione semplice a singolo circuito integrato che utilizza tre convertitori analogico-digitali delta-sigma e un moltiplicatore per fornire misure di corrente e tensione a 8 o 12 bit e letture di potenza a 24 bit.
L’ampio range operativo dell’LTC2992 è ideale per molte applicazioni, soprattutto per le apparecchiature di comunicazione a 48V, le schede AMC (advanced mezzanine card) e i blade server. Il regolatore shunt onboard fornisce supporto per alimentazioni superiori a 100V e il monitoraggio di alimentazioni negative. L’LTC2992 misura la corrente e la tensione, sia in modo continuo che su richiesta, calcola la potenza e memorizza tutte queste informazioni insieme ai valori minimo e massimo in registri I2C accessibili. Quattro GPIO possono anche essere configurati come ingressi ADC per misurare tensioni ausiliarie vicine. Le misure vengono eseguite solo con il ±0,3% dell’errore totale non regolato (TUE) sull’intero range di temperature. Se un parametro attiva le soglie programmabili dall’utente, l’LTC2992 lo segnala al registro e al pin di allarme in base al protocollo di risposta agli allarmi SMBus. L’interfaccia I2C da 400kHz è dotata di nove indirizzi di dispositivi, un timer di reset per bus bloccato e un pin SDA separato che semplifica l’opto-isolamento dell’I2C. La versione LTC2992-1 offre un pin I2C di uscita dati invertito da utilizzare con configurazioni dell’opto-isolatore in modalità inverter.
L’LTC2992 e l’LTC2992-1 sono disponibili nelle versioni commerciale, industriale e automotive, che supportano range di temperature operative rispettivamente di 0°C÷70°C, -40°C÷85°C e -40°C÷125°C. Attualmente le due versioni sono offerte nei package DFN a 16 pin da 4mm x 3mm e MSOP a 16 pin. I prezzi partono da $3,85/cad. per 1.000 unità. Per maggiori informazioni sulla gamma di prodotti, visitare la pagina www.linear.com/products/power_monitors.
Riepilogo delle caratteristiche: LTC2992
- Range di ingressi rail-to-rail: da 0V a 100V
- Ampio range di tensioni di alimentazione in ingresso: da 2,7V a 100V
- Regolatore shunt per alimentazioni >100V
- Tre ADC delta-sigma con TUE inferiore a ±0,3%
- Risoluzione a 12 bit per le correnti e le tensioni
- Quattro GPIO configurabili come ingressi ADC
- Modalità di spegnimento con IQ < 50µA
- Interfaccia I2C
- SDA separato per un più semplice opto-isolamento
- Disponibile nei package DFN a 16 pin e MSOP a 16 pin di 4mm x 3mm
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
